中压丝瓜app官方（6/6~26/35kV）
产品用途
交联聚乙烯丝瓜app官方下载二维码适用于配电网、工业装置或其他需要大容量用电领域，用于固定敷设在交流50Hz、额定电压6kV～35kV的电力输配电线路上，主要功能是输送电能。
交联聚乙烯绝缘阻燃电缆具有阻止火势在电缆电路蔓延的功能，可避免火灾事故扩大以减少损失，适用于地铁、遂道、高层建筑等电缆敷设密集程度较高的场所。
交联聚乙烯绝缘无卤低烟阻燃电缆具有优良的阻燃性、耐腐蚀性及低烟浓度，是一种环保型产品，适用于地铁、商场、学校等人员密集型场所。
上述产品为通常条件下使用的产品，不适用一些特殊条件的场合，如水下、船用、核电站等。
产品主要技术特点
交联聚乙烯丝瓜app官方下载二维码采用过氧化物交联的方法，使聚乙烯分子由线型分子结构变为三维网状结构，由热塑性材料变成热固性材料，工作温度从70℃提高到90℃，显著提高电缆的载流能力。
交联聚乙烯丝瓜app官方下载二维码具有优越的电气性能、耐热性能、耐化学性能、耐环境应力开裂性能、抗老化性能，具有长期的使用寿命。
无卤低烟阻燃交联聚乙烯丝瓜app官方下载二维码具有优良的阻燃特性，护套材料不含卤素，能够保证在燃烧时只释放少量的毒性和腐蚀性气体，具有产生烟雾较少等特点，是一种环保型的新产品，同时具有优越的电气性能、耐热性能、耐化学性能、耐环境应力开裂性能、抗老化性能，具有长期的使用寿命。
本产品结构简单，制造周期短，易于安装和维护，敷设时不受落差限制。
使用特性
- 电缆额定电压U0/U(Um)表示方法如下
U0/U(Um)=3.6/6(7.2)-6/6(7.2)-6/10(12)-8.7/10(12)-8.7/15(17.5)-12/20(24)-18/30(36)-21/35(40.5)-26/35(40.5)kV。
- 导体额定工作温度
电缆导体的最高额定工作温度为90℃。
短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃。
- 敷设环境温度
电缆敷设时的环境温度应不低于0℃，否则需要事先预热。
- 安装弯曲半径
电缆安装时最小弯曲半径
|
项目 |
单芯电缆 |
三芯电缆 |
||
|
无铠装 |
有铠装 |
无铠装 |
有铠装 |
|
|
安装时的电缆最小弯曲半径 |
20D |
15D |
15D |
12D |
|
靠近连接盒和终端的电缆的最小弯曲半径 |
15D |
12D |
12D |
10D |
|
注：D为电缆外径（mm） |
||||
产品表示方法
- 代号
系列代号……………………………………………见附录C
导体代号
铜导体(省略)……………………………………………T
铝导体……………………………………………………………L
绝缘代号
交联聚乙烯绝缘……………………YJ
护套代号1)
聚氯乙烯护套…………………………………V
聚乙烯护套………………………………………………Y
铠装代号
双钢带铠装…………………………………………………2
细圆钢丝铠装………………………………3
粗圆钢丝铠装………………………………………4
双非磁性金属带2)铠装……………………6
非磁性金属丝3)铠装……………………………7
外护套代号
聚氯乙烯外护套………………………………2
聚乙烯外护套……………………………………………3
注：
- 包括挤包的内衬层和隔离套等。
- 非磁性金属带包括不锈钢带、铝带等，若订货时未注明，采用何种材料由制造方确定。
- 非磁性金属丝包括不锈钢丝、铜丝、铝丝等，若订货时未注明，采用何种材料由制造方确定。

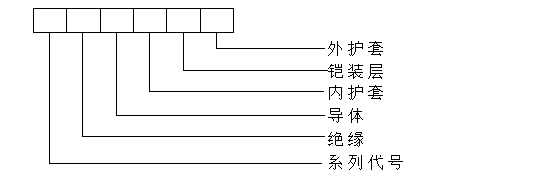

- 产品型号组成
产品型号的组成和排列顺序如下：
注：非阻燃型丝瓜app官方型号组成中绝缘通常作为系列代号。
产品型号、规格
额定电压6-35kV交联聚乙烯绝缘丝瓜app官方产品型号
|
型号 |
产品名称 |
适用范围及环境 |
|
|
铜芯 |
铝芯 |
||
|
YJV |
YJLV |
交联聚乙烯绝缘聚氯乙烯护套丝瓜app官方 |
室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中。 |
|
YJY |
YJLY |
交联聚乙烯绝缘聚乙烯护套丝瓜app官方 |
|
|
YJV22 |
YJLV22 |
交联聚乙烯绝缘双钢带铠装聚氯乙烯护套丝瓜app官方 |
室内、隧道、电缆沟内，或埋地敷设等，能承受一定机械外力，但不能承受大的拉力 |
|
YJV23 |
YJLV23 |
交联聚乙烯绝缘双钢带铠装聚乙烯护套丝瓜app官方 |
|
|
YJV62 |
YJLV62 |
交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套丝瓜app官方 |
|
|
YJV63 |
YJLV63 |
交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套丝瓜app官方 |
|
|
YJV32 |
YJLV32 |
交联聚乙烯绝缘细圆钢丝铠装聚氯乙烯护套丝瓜app官方 |
室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外力和一定的拉力 |
|
YJV33 |
YJLV33 |
交联聚乙烯绝缘细圆钢丝铠装聚乙烯护套丝瓜app官方 |
|
|
YJV42 |
YJLV42 |
交联聚乙烯绝缘粗圆钢丝铠装聚氯乙烯护套丝瓜app官方 |
|
|
YJV43 |
YJLV43 |
交联聚乙烯绝缘粗圆钢丝铠装聚乙烯护套丝瓜app官方 |
|
|
YJV72 |
YJLV72 |
交联聚乙烯绝缘非磁性金属丝铠装聚氯乙烯护套丝瓜app官方 |
适用范围及环境
|
|
YJV73 |
YJLV73 |
交联聚乙烯绝缘非磁性金属丝铠装聚乙烯护套丝瓜app官方 |
|
产品规格
产品额定电压、导体标称截面和芯数
|
导体标称截面/mm2 |
芯数 |
|||||||
|
3.6/6 kV |
6/6、6/10 kV |
8.7/10、8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
26/35 kV |
|
|
|
10 |
－ |
－ |
－ |
－ |
－ |
－ |
1、3 |
|
|
16 |
－ |
－ |
－ |
－ |
－ |
－ |
1、3 |
|
|
25 |
25 |
25 |
－ |
－ |
－ |
－ |
1、3 |
|
|
35 |
35 |
35 |
35 |
－ |
－ |
－ |
1、3 |
|
|
50 |
50 |
50 |
50 |
50 |
50 |
50 |
1、3 |
|
|
70 |
70 |
70 |
70 |
70 |
70 |
70 |
1、3 |
|
|
95 |
95 |
95 |
95 |
95 |
95 |
95 |
1、3 |
|
|
120 |
120 |
120 |
120 |
120 |
120 |
120 |
1、3 |
|
|
150 |
150 |
150 |
150 |
150 |
150 |
150 |
1、3 |
|
|
185 |
185 |
185 |
185 |
185 |
185 |
185 |
1、3 |
|
|
240 |
240 |
240 |
240 |
240 |
240 |
240 |
1、3 |
|
|
300 |
300 |
300 |
300 |
300 |
300 |
300 |
1、3 |
|
|
400 |
400 |
400 |
400 |
400 |
400 |
400 |
1、3 |
|
|
500 |
500 |
500 |
500 |
500 |
500 |
500 |
1、3 |
|
|
630 |
630 |
630 |
630 |
630 |
630 |
630 |
1 |
|
|
800 |
800 |
800 |
800 |
800 |
800 |
800 |
1 |
|
|
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1 |
|
|
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1 |
|
产品结构示意图

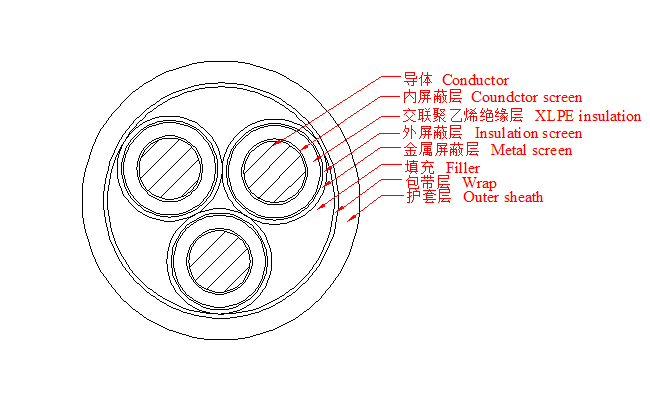

3.6/6～26/35kV三芯交联聚乙烯绝缘丝瓜app官方产品结构示意图
3.6/6～26/35kV三芯交联聚乙烯绝缘钢带铠装丝瓜app官方产品结构示意图
3.6/6～26/35kV三芯交联聚乙烯绝缘钢丝铠装丝瓜app官方
产品主要技术性能
电缆通用技术性能参数
|
试验项目 |
技术参数 |
||||||
|
3.6/6 |
6/6 |
8.7/10 |
12/20 |
18/30 |
21/35 |
26/35 |
|
|
局部放电试验（1.73 U0下最大局部放电量）/pC |
≤5 |
||||||
|
工频交流电压试验（3.5 U0，持续时间5min）/kV |
12.5 |
21 |
30.5 |
42 |
63 |
73.5 |
91 |
|
4h工频交流电压试验（4U0，持续时间4h）/kV |
－ |
24 |
35 |
48 |
72 |
84 |
104 |
|
冲击电压试验/kV |
－ |
60 |
75 |
125 |
170 |
200 |
200 |
|
90℃时介质损耗角正切（tgδ） |
≤80*10-4 |
||||||
|
绝缘热延伸试验（温度200±3℃，时间15min，机械应力20N/cm2） |
100 0～10 |
||||||
|
成束阻燃性能和无卤低烟阻燃特性要求见附录B |
|||||||
